HYDRAULIC XJ JIC MALE 74° CONE
Product Description
Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC XJ JIC MALE 74° CONE
Product Detail

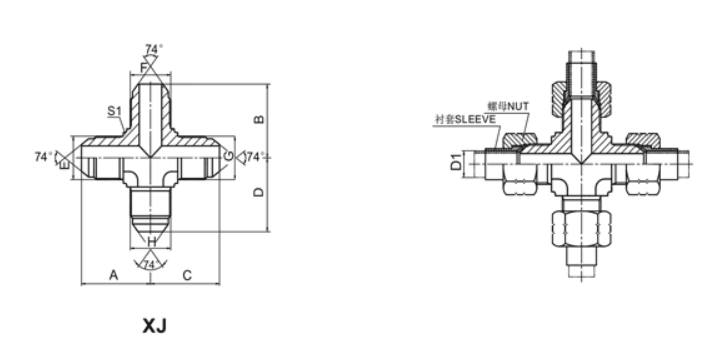

HYDRAULIC XJ JIC MALE 74° CONE
| PART NO. | THREAD | DIMENSIONS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E，F，G,H | A,B,C,D | S1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XJ-04 | 7/16"X20 | 24.5 | 11 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XJ-05 | 1/2"X20 | 26.5 | 14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XJ-06 | 9/16"X18 | 26.9 | 14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XJ-08 | 3/4"X16 | 32 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XJ-10 | 7/8"X14 | 37.8 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XJ-12 | 1.1/16"X12 | 44.2 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XJ-16 | 1.5/16"X12 | 49 | 33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XJ-20 | 1.5/8"X12 | 56.5 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XJ-24 | 1.7/8"X12 | 62.5 | 48 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Note: Nut and sleeve should be ordered speparately. The nut NB200 and sleeve NB500 is suitable for metric tube,the nut NB200 and sleeve NB300 is suitable for inch tube.
