HYDRAULIC KJNJ JIC MALE/NPT FEMALE/JIC MALE
Product Description
Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC KJNJ JIC MALE/NPT FEMALE/JIC MALE
Product Detail

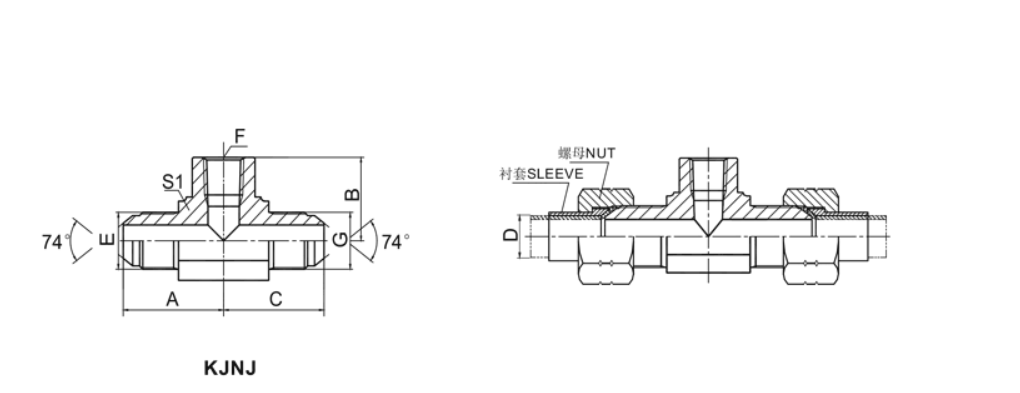

HYDRAULIC KJNJ JIC MALE/NPT FEMALE/JIC MALE
|
PART NO. |
THREAD | DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | G | A | B | C | S1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KJNJ-04 | 7/16"X20 | Z1/4"X18 | 7/16"X20 | 29.5 | 22.4 | 29.5 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KJNJ-04-02-04 | 7/16"X20 | Z1/8"X27 | 7/16"X20 | 26.5 | 16.8 | 26.5 | 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KJNJ-05-02-05 | 1/2"X20 | Z1/8"X27 | 1/2"X20 | 27.5 | 16.8 | 27.5 | 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KJNJ-05-04-05 | 1/2"X20 | Z1/4"X18 | 1/2"X20 | 29.5 | 22.4 | 29.5 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KJNJ-06 | 9/16"X18 | Z3/8"X18 | 9/16"X18 | 33.5 | 25.9 | 33.5 | 24 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KJNJ-06-04-06 | 9/16"X18 | Z1/4"X18 | 9/16"X18 | 30 | 22.4 | 30 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KJNJ-08 | 3/4"X16 | Z1/2"X14 | 3/4"X16 | 39.5 | 31.2 | 39.5 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KJNJ-08-04-08 | 3/4"X16 | Z1/4"X18 | 3/4"X16 | 31.6 | 22.4 | 32 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KJNJ-08-06-08 | 3/4"X16 | Z3/8"X18 | 3/4"X16 | 36 | 25.9 | 36 | 24 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KJNJ-10-08-10 | 7/8"X14 | Z1/2"X14 | 7/8"X14 | 42.5 | 31.2 | 42.5 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KJNJ-10-12-10 | 7/8"X14 | Z3/4"X14 | 7/8"X14 | 44.5 | 34.5 | 44.5 | 33 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KJNJ-12 | 1.1/16"X12 | Z3/4"X14 | 1.1/16"X12 | 48 | 34.5 | 48 | 33 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KJNJ-12-08-12 | 1.1/16"X12 | Z1/2"X14 | 1.1/16"X12 | 46 | 31.2 | 46 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KJNJ-14-12-14 | 1.3/16"X12 | Z3/4"X14 | 1.3/16"X12 | 48.5 | 34.5 | 48.5 | 33 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KJNJ-16 | 1.5/16"X12 | Z1"X11.5 | 1.5/16"X12 | 54 | 41.1 | 54 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KJNJ-16-12-16 | 1.5/16"X12 | Z3/4"X14 | 1.5/16"X12 | 49 | 34.5 | 49 | 33 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KJNJ-20 | 1.5/8"X12 | Z1.1/4"X11.5 | 1.5/8"X12 | 59.4 | 43.2 | 59.4 | 48 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KJNJ-24 | 1.7/8"X12 | Z1.1/2"X11.5 | 1.7/8"X12 | 73.4 | 52.8 | 73.4 | 63 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
