HYDRAULIC GN-PK NPT FEMALE TEE
Product Description
Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC GN-PK NPT FEMALE TEE
Product Detail

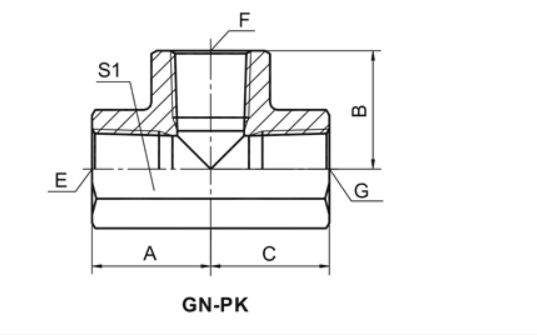

HYDRAULIC GN-PK NPT FEMALE TEE
| PART NO. | THREAD | DIMENSIONS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | G | A | B | C | S1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN-02PK | Z1/8"X27 | Z1/8"X27 | Z1/8"X27 | 20 | 20 | 20 | 16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN-04PK | Z1/4"X18 | Z1/4"X18 | Z1/4"X18 | 22.5 | 22.5 | 22.5 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN-06PK | Z3/8"X18 | Z3/8"X18 | Z3/8"X18 | 26 | 26 | 26 | 24 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN-08PK | Z1/2"X14 | Z1/2"X14 | Z1/2"X14 | 31 | 31 | 31 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN-12PK | Z3/4"X14 | Z3/4"X14 | Z3/4"X14 | 34 | 34 | 34 | 33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN-16PK | Z1"X11.5 | Z1"X11.5 | Z1"X11.5 | 42 | 42 | 42 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN-20PK | Z1.1/4"X11.5 | Z1.1/4"X11.5 | Z1.1/4"X11.5 | 48 | 48 | 48 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN-24PK | Z1.1/2"X11.5 | Z1.1/2"X11.5 | Z1.1/2"X11.5 | 53 | 53 | 53 | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN-32PK | Z2"X11.5 | Z2"X11.5 | Z2"X11.5 | 62 | 62 | 62 | 70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
