HYDRAULIC EJ JIC FEMALE/JIC MALE/JIC FEMALE
Product Description
Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC EJ JIC FEMALE/JIC MALE/JIC FEMALE
Product Detail

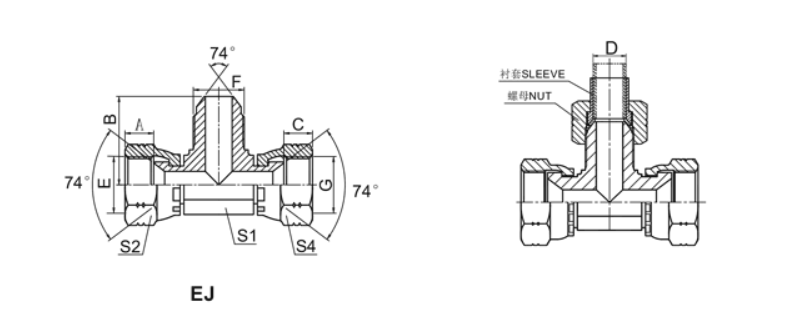

HYDRAULIC EJ JIC FEMALE/JIC MALE/JIC FEMALE
| PART NO. | THREAD | DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | G | A，C | B | S1 | S2,S4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EJ-04 | 7/16"X20 | 7/16"X20 | 7/16"X20 | 9 | 24.5 | 11 | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EJ-06 | 9/16"X18 | 9/16"X18 | 9/16"X18 | 10.5 | 26.9 | 14 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EJ-08 | 3/4"X16 | 3/4"X16 | 3/4"X16 | 11 | 32 | 19 | 24 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EJ-10 | 7/8"X14 | 7/8"X14 | 7/8"X14 | 13 | 37.8 | 22 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EJ-12 | 1.1/16"X12 | 1.1/16"X12 | 1.1/16"X12 | 15 | 44.2 | 24 | 32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EJ-16 | 1.5/16"X12 | 1.5/16"X12 | 1.5/16"X12 | 16 | 49 | 33 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EJ-20 | 1.5/8"X12 | 1.5/8"X12 | 1.5/8"X12 | 17 | 56.5 | 41 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EJ-24 | 1.7/8"X12 | 1.7/8"X12 | 1.7/8"X12 | 20 | 63 | 48 | 55 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Note:Nut and sleeve should be orderd speparately.The nut NB200 and sleeve NB500 is suitable tor metnc tube,the nut NB200 and sleeve NB300 is suitable for inch tube.
