Hydraulic DIN Fittings BC BRANCH TEE FITTINGS WITH SWIVEL NUT
Product Description
Product Detail
Application
Hydraulic DIN Fittings consist of three parts: body,cutting ring and nut.when tightening nut. cutting ring is driven forward on the tube then bites the tube with the edge of cutting ring .
This is how sealing is achieves and results in internal ridge inside the tube. In general, body and nuts' surface is plated zinc . Hydraulic DIN Fittings can be used in system with Max 63Mpa .

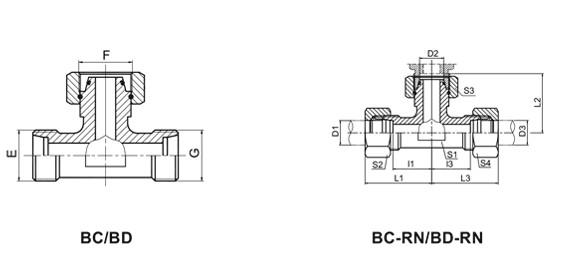

Drawing
Technical Data
| PART NO. | THREAD | TUBE O.D. | DIMENSIONS | MPa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E,G | F | D1,D3 | D2 | l1,l3 | L1,L3 | L2 | S1 | S2,S4 | S3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BC-12 | M12X1.5 | M12X1.5 | 6 | 6 | 12 | 27 | 26 | 12 | 14 | 14 |
31.5 Light Series L |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BC-14 | M14X1.5 | M14X1.5 | 8 | 8 | 14 | 29 | 27.5 | 12 | 17 | 17 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BC-16 | M16X1.5 | M16X1.5 | 10 | 10 | 15 | 30 | 29 | 14 | 19 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BC-18 | M18X1.5 | M18X1.5 | 12 | 12 | 17 | 32 | 29.5 | 17 | 22 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BC-22 | M22X1.5 | M22X1.5 | 15 | 15 | 21 | 36 | 32.5 | 19 | 27 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BC-26 | M26X1.5 | M26X1.5 | 18 | 18 | 23.5 | 40 | 35.5 | 24 | 32 | 32 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BC-30 | M30X2 | M30X2 | 22 | 22 | 27.5 | 44 | 38.5 | 27 | 36 | 36 |
16 Light SeriesL |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BC-36 | M36X2 | M36X2 | 28 | 28 | 30.5 | 47 | 41.5 | 36 | 41 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BC-45 | M45X2 | M45X2 | 35 | 35 | 34.5 | 56 | 51 | 41 | 50 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BC-52 | M52X2 | M52X2 | 42 | 42 | 40 | 63 | 56 | 50 | 60 | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BD-14 | M14X1.5 | M14X1.5 | 6 | 6 | 16 | 31 | 27 | 12 | 17 | 17 |
63 Weight Series S |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BD-16 | M16X1.5 | M16X1.5 | 8 | 8 | 17 | 32 | 27.5 | 14 | 19 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BD-18 | M18X1.5 | M18X1.5 | 10 | 10 | 17.5 | 34 | 30 | 17 | 22 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BD-20 | M20X1.5 | M20X1.5 | 12 | 12 | 21.5 | 38 | 31 | 17 | 24 | 24 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BD-22 | M22X1.5 | M22X1.5 | 14 | 14 | 22 | 40 | 35 | 19 | 27 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BD-24 | M24X1.5 | M24X1.5 | 16 | 16 | 24.5 | 43 | 36.5 | 24 | 30 | 30 |
40 Weight Series S |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BD-30 | M30X2 | M30X2 | 20 | 20 | 26.5 | 48 | 44.5 | 27 | 36 | 36 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BD-36 | M36X2 | M36X2 | 25 | 25 | 30 | 54 | 50 | 36 | 46 | 46 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BD-42 | M42X2 | M42X2 | 30 | 30 | 35.5 | 62 | 55 | 41 | 50 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BD-52 | M52X2 | M52X2 | 38 | 38 | 41 | 72 | 63 | 50 | 60 | 60 | 31.5Weight SeriesS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Note: In case if you are interested to order the adapter in complete set width cutting ring and nut,it is necessary to insert suffix RN after our partno.,for example BC-30RN.
Product Details
High quality Hydraulic DIN Fittings can satisfy your different needs with its special quality and features.
1.Finished：high quality Zinc plated , Zn-Ni plated , Cr3 , Cr6 plated.
2.Price：very competitive
3.MOQ: 300PCS
4.Material: iron, carbon steel, stainless steel, other metals
5.Standard / specification: Standard or as per drawing and samples (OEM)
6.Size: as per customers' requests
Customized service: We are specialized in all kinds of hydraulic hose fittings,adaptors,ferrules,flanges,fitting accessories.
Delivery,Shipping And Serving
1.Delivery: As general,we can guarantee the delivery within one month.
2.Port of loading: Ningbo or Shanghai
