Hydraulic DIN Fittings ACHC-OG METRIC MALE 24° CONE / METRIC MALE ADJUSTABLE STUD END ISO 6149 BRANCH TEE
Product Description
Product Detail
Application
Hydraulic DIN Fittings consist of three parts: body,cutting ring and nut.when tightening nut. cutting ring is driven forward on the tube then bites the tube with the edge of cutting ring .
This is how sealing is achieves and results in internal ridge inside the tube. In general, body and nuts' surface is plated zinc . Hydraulic DIN Fittings can be used in system with Max 63Mpa .

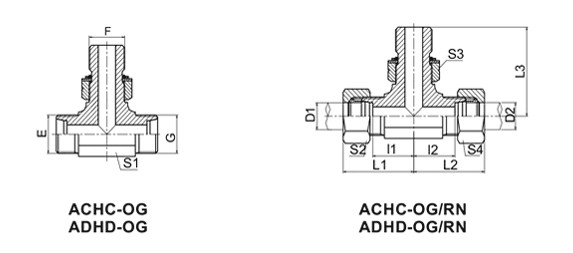

Drawing
Technical Data
| PART NO. | THREAD | D1,D2 | O RING | DIMENSIONS | MPa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E,G | F | TUBE O.D. | l1,l2 | L1,L2 | L3 | S1 | S2,S4 | S3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ACHC-12-10-12OG | M12X1.5 | M10X1 | 6 | O08.1X1.6 | 13 | 28 | 26.5 | 11 | 14 | 14 |
31.5 Light Series L |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ACHC-14-12-14OG | M14X1.5 | M12X1.5 | 8 | O09.3X2.4 | 15.5 | 30.5 | 32 | 14 | 17 | 17 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ACHC-16-14-16OG | M16X1.5 | M14X1.5 | 10 | O11.3X2.4 | 17.5 | 32.5 | 34 | 16 | 19 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ACHC-18-16-18OG | M18X1.5 | M16X1.5 | 12 | O13.3X2.4 | 19 | 34 | 36 | 19 | 22 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ACHC-22-18-22OG | M22X1.5 | M18X1.5 | 15 | O15.3X2.4 | 22 | 37 | 39.5 | 22 | 27 | 24 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ACHC-26-22-26OG | M26X1.5 | M22X1.5 | 18 | O19.3X2.4 | 25.5 | 42 | 43.5 | 27 | 32 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ACHC-30-27-30OG | M30X2 | M27X2 | 22 | O23.5X3.0 | 29.3 | 45.8 | 50 | 30 | 36 | 32 |
16 Light Series |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ACHC-36-33-36OG | M36X2 | M33X2 | 28 | O29.2X3.0 | 33.3 | 49.8 | 54 | 36 | 41 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ADHD-14-12-14OG | M14X1.5 | M12X1.5 | 6 | O09.3X2.4 | 17.5 | 32.5 | 32 | 14 | 17 | 17 |
63 Weight Series S |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ADHD-16-14-16OG | M16X1.5 | M14X1.5 | 8 | O11.3X2.4 | 18.7 | 33.7 | 34 | 16 | 19 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ADHD-18-16-18OG | M18X1.5 | M16X1.5 | 10 | O13.3X2.4 | 19.5 | 36 | 36 | 19 | 22 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ADHD-20-18-20OG | M20X1.5 | M18X1.5 | 12 | O15.3X2.4 | 19.5 | 36 | 37 | 19 | 24 | 24 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ADHD-24-22-24OG | M24X1.5 | M22X1.5 | 16 | O19.3X2.4 | 24 | 42 | 37.5 | 24 | 30 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ADHD-30-27-30OG | M30X2 | M27X2 | 20 | O23.5X3.0 | 28.3 | 49.8 | 50 | 30 | 36 | 32 |
40 Weight Series S |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ADHD-36-33-36OG | M36X2 | M33X2 | 25 | O29.2X3.0 | 32.8 | 56.8 | 54 | 36 | 46 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ADHD-42-42-42OG | M42X2 | M42X2 | 30 | O38.5X3.0 | 36.2 | 62.7 | 57.2 | 41 | 50 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Note：In case if you are interested to order the adapter in complete set with cutting ring and nut ,it is necessary to insert suffix "RN" after our part no.，for example ACOC-30-12-30OG/RN.
Product Details
High quality Hydraulic DIN Fittings can satisfy your different needs with its special quality and features.
1.Finished：high quality Zinc plated , Zn-Ni plated , Cr3 , Cr6 plated.
2.Price：very competitive
3.MOQ: 300PCS
4.Material: iron, carbon steel, stainless steel, other metals
5.Standard / specification: Standard or as per drawing and samples (OEM)
6.Size: as per customers' requests
Customized service: We are specialized in all kinds of hydraulic hose fittings,adaptors,ferrules,flanges,fitting accessories.
Delivery,Shipping And Serving
1. Delivery: As general,we can guarantee the delivery within one month.
2. Port of loading: Ningbo or Shanghai
