Hydraulic DIN Fittings 2WC WELD FITTINGS
Product Description
Product Detail
Application
Hydraulic DIN Fittings are most commonly used in industrial, oil & gas and construction equipment in hydraulic and pneumatic .We, as a manufacturer,own a very good reputation in hydraulic DIN fitting area.
Metric O.D. sizes range from 4mm to 42mm, and the most common industrial applications use carbon steel or stainless steel material.

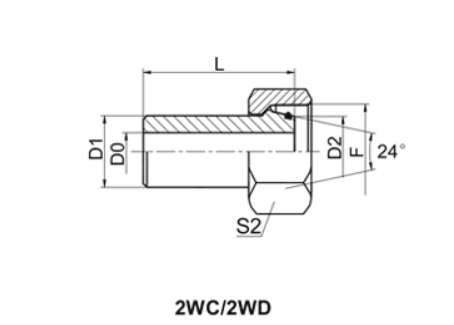

Drawing
Technical Data
| PART NO. | THREAD | 管子尺寸 TUBE SIZE | DIMENSIONS | MPa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | D1xt | L | D0 | D2 | S2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WC-6X1.5 | M12X1.5 | 6X1.5 | 30 | 2.5 | 6 | 14 |
25 Light seriesL |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WC-8X2.0 | M14X1.5 | 8X2.0 | 30 | 4 | 8 | 17 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WC-10X2.0 | M16X1.5 | 10X2.0 | 31 | 6 | 10 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WC-12X2.0 | M18X1.5 | 12X2.0 | 31 | 7.5 | 12 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WC-15X2.0 | M22X1.5 | 15X2.0 | 35 | 10 | 15 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WC-18X2.0 | M26X1.5 | 18X2.0 | 35 | 13 | 18 | 32 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WC-22X2.0 | M30X2 | 22X2.0 | 35 | 17 | 22 | 36 |
16 Light series L |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WC-28X2.5 | M36X2 | 28X2.5 | 41 | 23 | 28 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WC-35X3.0 | M45X2 | 35X3.0 | 48 | 29 | 35 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WC-42X3.0 | M52X2 | 42X3.0 | 50.5 | 36 | 42 | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-6X1.5 | M14X1.5 | 6X1.5 | 28.5 | 2.5 | 6 | 17 |
63 Weight series S |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-8X2.0 | M16X1.5 | 8X2.0 | 29 | 4 | 8 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-10X1.0 | M18X1.5 | 10X1.0 | 32 | 6.5 | 10 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-10X1.5 | M18X1.5 | 10X1.5 | 32 | 6.5 | 10 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-10X2.0 | M18X1.5 | 10X2.0 | 32 | 6 | 10 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-12X1.5 | M20X1.5 | 12X1.5 | 32.5 | 8 | 12 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-12X2.0 | M20X1.5 | 12X2.0 | 32.5 | 8 | 12 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-12X2.5 | M20X1.5 | 12X2.5 | 32.5 | 7 | 12 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-16X1.5 | M24X1.5 | 16X1.5 | 39 | 13 | 16 | 30 |
40 Weight series S |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-16X2.0 | M24X1.5 | 16X2.0 | 39 | 12 | 16 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-16X2.5 | M24X1.5 | 16X2.5 | 39 | 11 | 16 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-16X3.0 | M24X1.5 | 16X3.0 | 39 | 10 | 16 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-20X2.0 | M30X2 | 20X2.0 | 43 | 15 | 20 | 36 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-20X2.5 | M30X2 | 20X2.5 | 43 | 15 | 20 | 36 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-20X3.0 | M30X2 | 20X3.0 | 43 | 14 | 20 | 36 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-20X4.0 | M30X2 | 20X4.0 | 43 | 12 | 20 | 36 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-25X2.5 | M36X2 | 25X2.5 | 50 | 20 | 25 | 46 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-25X3.0 | M36X2 | 25X3.0 | 50 | 19 | 25 | 46 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-25X4.0 | M36X2 | 25X4.0 | 50 | 17 | 25 | 46 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-25X5.0 | M36X2 | 25X5.0 | 50 | 15 | 25 | 46 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-30X3.0 | M42X2 | 30X3.0 | 52 | 24 | 30 | 50 |
25 Weight series S |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-30X4.0 | M42X2 | 30X4.0 | 52 | 22 | 30 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-30X5.0 | M42X2 | 30X5.0 | 52 | 20 | 30 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-30X6.0 | M42X2 | 30X6.0 | 52 | 18 | 30 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-38X4.0 | M52X2 | 38X4.0 | 56.5 | 30 | 38 | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-38X5.0 | M52X2 | 38X5.0 | 56.5 | 28 | 38 | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-38X6.0 | M52X2 | 38X6.0 | 56.5 | 26 | 38 | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2WD-38X7.0 | M52X2 | 38X7.0 | 56.5 | 24 | 38 | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Product Details
High quality Hydraulic DIN Fittings can satisfy your different needs with its special quality and features.
1. Finished：high quality Zinc plated , Zn-Ni plated , Cr3 , Cr6 plated.
2. Price：very competitive
3. MOQ: 300PCS
4. Material: iron, carbon steel, stainless steel, other metals
5. Standard / specification: Standard or as per drawing and samples (OEM)
6. Size: as per customers' requests
Customized service: We are specialized in all kinds of hydraulic hose fittings,adaptors,ferrules,flanges,fitting accessories.
Delivery,Shipping And Serving
1. Delivery: As general,we can guarantee the delivery within one month.2. Port of loading: Ningbo or Shanghai
