Hydraulic DIN Fittings 1CN/1DN NPT MALE
Product Description
Product Detail
Application
Hydraulic DIN Fittings are most commonly used in industrial, oil & gas and construction equipment in hydraulic and pneumatic .We, as a
manufacturer,own a very good reputation in hydraulic DIN fitting area.
Metric O.D. sizes range from 4mm to 42mm, and the most common industrial applications use carbon steel or stainless steel material.

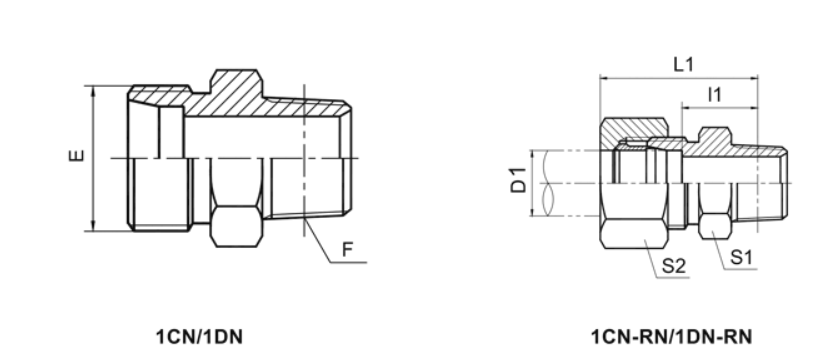

Drawing
Technical Data
| PART NO. | THREAD | TUBE O.D. | DIMENSIONS | MPa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | D1 | l1 | L1 | S1 | S2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1CN-08-02 | M8X1 | Z1/8"X27 | 4 | 14.4 | 24.4 | 11 | 10 |
10 特Light series LL |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1CN-10-02LL | M10X1 | Z1/8"X27 | 6 | 12.9 | 24.4 | 11 | 12 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1CN-12-02LL | M12X1 | Z1/8"X27 | 8 | 13.9 | 25.4 | 12 | 14 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1CN-12-02 | M12X1.5 | Z1/8"X27 | 6 | 13.4 | 28.4 | 12 | 14 |
25 Light series L 16 Light series L |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1CN-12-04 | M12X1.5 | Z1/4"X18 | 6 | 17.2 | 32.2 | 17 | 14 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1CN-14-04 | M14X1.5 | Z1/4"X18 | 8 | 17.2 | 32.2 | 14 | 17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1CN-16-04 | M16X1.5 | Z1/4"X18 | 10 | 18.2 | 33.2 | 17 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1CN-16-06 | M16X1.5 | Z3/8"X18 | 10 | 19.9 | 53.0 | 19 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1CN-18-04 | M18X1.5 | Z1/4"X18 | 12 | 19.2 | 34.2 | 19 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1CN-18-06 | M18X1.5 | Z3/8"X18 | 12 | 19.9 | 34.9 | 19 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1CN-18-08 | M18X1.5 | Z1/2"X14 | 12 | 21.4 | 36.4 | 22 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1CN-22-08 | M22X1.5 | Z1/2"X14 | 15 | 22.4 | 37.4 | 24 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1CN-22-20 | M22X1.5 | Z1.1/4"X11.5 | 15 | 29.8 | 37.4 | 46 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1CN-26-08 | M26X1.5 | Z1/2"X14 | 18 | 22.9 | 39.4 | 27 | 32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1CN-26-12 | M26X1.5 | Z3/4"X14 | 18 | 22.4 | 38.9 | 30 | 32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1CN-30-08 | M30X2 | Z1/2"X14 | 22 | 24.4 | 40.5 | 32 | 36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1CN-30-12 | M30X2 | Z3/4"X14 | 22 | 24.4 | 40.9 | 32 | 36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1CN-36-16 | M36X2 | Z1"X11.5 | 28 | 29.8 | 46.3 | 41 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1CN-36-20 | M36X2 | Z1.1/4"X11.5 | 28 | 31.3 | 46.3 | 46 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1CN-45-20 | M45X2 | Z1.1/4"X11.5 | 35 | 30.3 | 51.8 | 46 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1CN-52-20 | M52X2 | Z1.1/4"X11.5 | 42 | 31.8 | 55.8 | 55 | 60 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1CN-52-24 | M52X2 | Z1.1/2"X11.5 | 42 | 32.8 | 55.8 | 55 | 60 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1DN-14-04 | M14X1.5 | Z1/4"X18 | 6 | 22.2 | 37.2 | 17 | 17 |
40 Weight series S |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1DN-16-04 | M16X1.5 | Z1/4"X18 | 8 | 22.2 | 37.2 | 17 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1DN-18-04 | M18X1.5 | Z1/4"X18 | 10 | 21.7 | 38.2 | 19 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1DN-18-06 | M18X1.5 | Z3/8"X18 | 10 | 22.4 | 38.9 | 19 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1DN-20-04 | M20X1.5 | Z1/4"X18 | 12 | 23.7 | 40.2 | 22 | 24 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1DN-20-06 | M20X1.5 | Z3/8"X18 | 12 | 24.4 | 40.9 | 22 | 24 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1DN-20-08 | M20X1.5 | Z1/2"X14 | 12 | 25.9 | 42.4 | 22 | 24 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1DN-22-08 | M22X1.5 | Z1/2"X14 | 14 | 27.4 | 45.4 | 24 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1DN-24-08 | M24X1.5 | Z1/2"X14 | 16 | 26.9 | 45.4 | 27 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1DN-30-12 | M30X2 | Z3/4"X14 | 20 | 28.4 | 49.9 | 32 | 36 |
25 Weight series S |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1DN-36-12 | M36X2 | Z3/4"X14 | 25 | 30.9 | 34.0 | 41 | 46 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1DN-36-16 | M36X2 | Z1"X11.5 | 25 | 35.3 | 59.3 | 41 | 46 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1DN-42-16 | M42X2 | Z1"X11.5 | 25 | 35.8 | 59.3 | 46 | 46 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1DN-42-20 | M42X2 | Z1.1/4"X11.5 | 30 | 36.3 | 62.8 | 46 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1DN-52-24 | M52X2 | Z1.1/2"X11.5 | 38 | 39.8 | 70.8 | 55 | 60 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Note：In case if you are interested to order the adapter in complete set with cutting ring and nut,it is necessary to insert suffix RN after our partno.,for example 10N-30-12RN.
Product Details
High quality Hydraulic DIN Fittings can satisfy your different needs with its special quality and features.
1. Finished：high quality Zinc plated , Zn-Ni plated , Cr3 , Cr6 plated.
2. Price：very competitive
3. MOQ: 300PCS
4. Material: iron, carbon steel, stainless steel, other metals
5. Standard / specification: Standard or as per drawing and samples (OEM)
6. Size: as per customers' requests
Customized service: We are specialized in all kinds of hydraulic hose fittings,adaptors,ferrules,flanges,fitting accessories.
Delivery,Shipping And Serving
1. Delivery: As general,we can guarantee the delivery within one month.2. Port of loading: Ningbo or Shanghai
