HYDRAULIC CE METRIC MALE O-RING / METRIC FEMALE RUN TEE
Product Description
Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC CE METRIC MALE O-RING / METRIC FEMALE RUN TEE
Product Detail
HYDRAULIC CE METRIC MALE O-RING / METRIC FEMALE RUN TEE

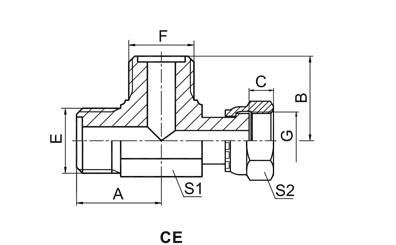

| PART NO. | THREAD | O-RING | DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E、F、G | E、F | A | B | C | S1 | S2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CE-14 | M14X1.5 | 10X1.9 | 22.5 | 22.5 | 8.5 | 14 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CE-16 | M16X1.5 | 11X1.9 | 24 | 24 | 8.5 | 17 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CE-18 | M18X1.5 | 13X1.9 | 26 | 26 | 8.5 | 19 | 24 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CE-22 | M22X1.5 | 16X2.4 | 29 | 29 | 10 | 22 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CE-27 | M27X1.5 | 20X2.4 | 32.5 | 32.5 | 10 | 27 | 32 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CE-30 | M30X1.5 | 24X2.4 | 35.5 | 35.5 | 11 | 30 | 36 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CE-36 | M36X2 | 30X3.1 | 42 | 42 | 13 | 36 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CE-39 | M39X2 | 32X3.1 | 47.5 | 47.5 | 13 | 41 | 46 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CE-42 | M42X2 | 35X3.1 | 49.5 | 49.5 | 15 | 41 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CE-45 | M45X2 | 38X3.1 | 52.5 | 52.5 | 15 | 46 | 55 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CE-52 | M52X2 | 40X3.1 | 57 | 57 | 17 | 50 | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
