HYDRAULIC BJ JIC MALE /JIC FEMALE/JIC MALE
Product Description
Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC BJ JIC MALE /JIC FEMALE/JIC MALE
Product Detail

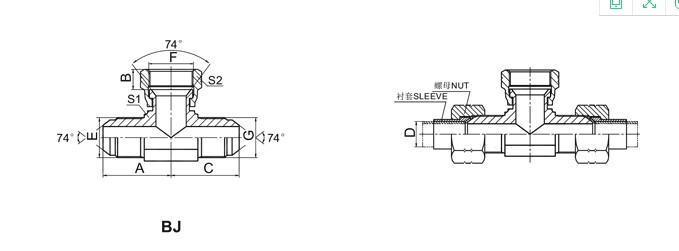

HYDRAULIC BJ JIC MALE /JIC FEMALE/JIC MALE
| PART NO. | THREAD | DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | G | A | B | C | S1 | S2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BJ-04 | 7/16"X20 | 7/16"X20 | 7/16"X20 | 24.5 | 9 | 24.5 | 11 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BJ-05 | 1/2"X20 | 1/2"X20 | 1/2"X20 | 26.5 | 9.5 | 26.5 | 14 | 17 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BJ-06 | 9/16"X18 | 9/16"X18 | 9/16"X18 | 26.9 | 10.5 | 26.9 | 14 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BJ-08 | 3/4"X16 | 3/4"X16 | 3/4"X16 | 32 | 11 | 32 | 19 | 24 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BJ-10 | 7/8"X14 | 7/8"X14 | 7/8"X14 | 37.8 | 14 | 37.8 | 22 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BJ-12 | 1.1/16"X12 | 1.1/16"X12 | 1.1/16"X12 | 44.2 | 15 | 44.2 | 27 | 32 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BJ-14 | 1.3/16"X12 | 1.3/16"X12 | 1.3/16"X12 | 47.5 | 15 | 47.5 | 30 | 36 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BJ-16 | 1.5/16"X12 | 1.5/16"X12 | 1.5/16"X12 | 49 | 16 | 49 | 33 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BJ-20 | 1.5/8"X12 | 1.5/8"X12 | 1.5/8"X12 | 56 | 17 | 56 | 41 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BJ-24 | 1.7/8"X12 | 1.7/8"X12 | 1.7/8"X12 | 63.5 | 20 | 63.5 | 48 | 55 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BJ-32 | 2.1/2"X12 | 2.1/2"X12 | 2.1/2"X12 | 78 | 24.5 | 78 | 63 | 75 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Note:Nut and sleeve should be ordered speparately. The nut NB200 and sleeve NB500 is suitable for metric tube,the nut NB200 and sleeve NB300 is suitable for inch tube.
