HYDRAULIC BF ORFS MALE/ORFS FEMALE/ORFS MALE
Product Description
Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC BF ORFS MALE/ORFS FEMALE/ORFS MALE
Product Detail

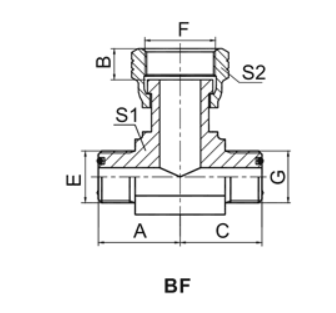

HYDRAULIC BF ORFS MALE/ORFS FEMALE/ORFS MALE
| PART NO. | THREAD | O-RING | DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | G | E END | G端 | A | B | C | S1 | S2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BF-04 | 9/16"X18 | 9/16"X18 | 9/16"X18 | 7.65X1.78 | 7.65X1.78 | 23 | 8.5 | 23 | 14 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BF-06 | 11/16"X16 | 11/16"X16 | 11/16"X16 | 9.25X1.78 | 9.25X1.78 | 27 | 10 | 27 | 19 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BF-08 | 13/16"X16 | 13/16"X16 | 13/16"X16 | 12.42X1.78 | 12.42X1.78 | 31 | 11 | 31 | 22 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BF-10 | 1"X14 | 1"X14 | 1"X14 | 15.6X1.78 | 15.6X1.78 | 36.5 | 13.5 | 36.5 | 27 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BF-12 | 1.3/16"X12 | 1.3/16"X12 | 1.3/16"X12 | 18.77X1.78 | 18.77X1.78 | 40.3 | 15 | 40.3 | 30 | 36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BF-16 | 1.7/16"X12 | 1.7/16"X12 | 1.7/16"X12 | 23.52X1.78 | 23.52X1.78 | 44.5 | 15 | 44.5 | 36 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BF-20 | 1.11/16"X12 | 1.11/16"X12 | 1.11/16"X12 | 29.87X1.78 | 29.87X1.78 | 47.5 | 15 | 47.5 | 41 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BF-24 | 2"X12 | 2"X12 | 2"X12 | 37.82X1.78 | 37.82X1.78 | 53.5 | 15 | 53.5 | 50 | 60 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
