HYDRAULIC AJJO-OG JIC MALE/JIC MALE/SAE O-RING BOSS
Product Description
Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC AJJO-OG JIC MALE/JIC MALE/SAE O-RING BOSS
Product Detail

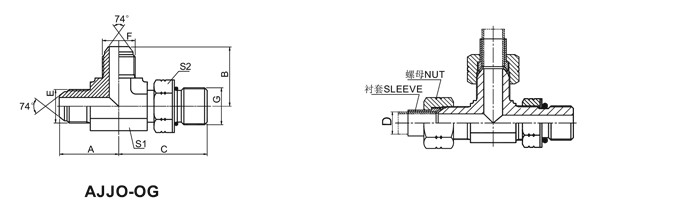

HYDRAULIC AJJO-OG JIC MALE/JIC MALE/SAE O-RING BOSS
| PART NO. | THREAD | O-RING | DIMENSIONS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | G | G END | A | B | C | S1 | S2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJJO-02OG | 5/16"X24 | 5/16"X24 | 5/16"X24 | 6.07X1.63 | 23 | 21 | 21 | 11 | 12 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJJO-03OG | 3/8"X24 | 3/8"X24 | 3/8"X24 | 7.65X1.63 | 23 | 22 | 22 | 11 | 14 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJJO-04OG | 7/16"X20 | 7/16"X20 | 7/16"X20 | 8.92X1.83 | 24.5 | 24.5 | 27.2 | 11 | 17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJJO-04-04-06OG | 7/16"X20 | 7/16"X20 | 9/16"X18 | 11.89X1.98 | 26.6 | 26.6 | 31.8 | 14 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJJO-05OG | 1/2"X20 | 1/2"X20 | 1/2"X20 | 10.52X1.83 | 26.6 | 26.6 | 29 | 14 | 17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJJO-05-05-04OG | 1/2"X20 | 1/2"X20 | 7/16"X20 | 8.92X1.83 | 26.6 | 26.6 | 30 | 14 | 17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJJO-06OG | 9/16"X18 | 9/16"X18 | 9/16"X18 | 11.89X1.98 | 26.9 | 26.9 | 31.8 | 14 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJJO-06-06-04OG | 9/16"X18 | 9/16"X18 | 7/16"X20 | 8.92X1.83 | 26.9 | 26.9 | 30 | 14 | 17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJJO-06-06-05OG | 9/16"X18 | 9/16"X18 | 1/2"X20 | 10.52X1.83 | 26.9 | 26.9 | 30 | 14 | 17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJJO-06-06-08OG | 9/16"X18 | 9/16"X18 | 3/4"X16 | 16.36X2.21 | 30 | 30 | 37.5 | 19 | 24 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJJO-08OG | 3/4"X16 | 3/4"X16 | 3/4"X16 | 16.36X2.21 | 33 | 33 | 36.8 | 19 | 24 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJJO-08-08-06OG | 3/4"X16 | 3/4"X16 | 9/16"X18 | 11.89X1.98 | 32 | 32 | 33.5 | 19 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJJO-08-08-10OG | 3/4"X16 | 3/4"X16 | 7/8"X14 | 19.18X2.46 | 34.8 | 34.8 | 44 | 22 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJJO-10OG | 7/8"X14 | 7/8"X14 | 7/8"X14 | 19.18X2.46 | 37.8 | 37.8 | 44 | 22 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJJO-10-10-08OG | 7/8"X14 | 7/8"X14 | 3/4"X16 | 16.36X2.21 | 37.8 | 37.8 | 39.5 | 22 | 24 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJJO-12OG | 1.1/16"X12 | 1.1/16"X12 | 1.1/16"X12 | 23.47X2.95 | 44.2 | 44.2 | 51 | 27 | 32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJJO-12-12-08OG | 1.1/16"X12 | 1.1/16"X12 | 3/4"X16 | 16.36X2.21 | 44.2 | 44.2 | 43 | 27 | 24 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJJO-12-12-10OG | 1.1/16"X12 | 1.1/16"X12 | 7/8"X14 | 19.18X2.46 | 44.2 | 44.2 | 49 | 27 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJJO-14OG | 1.3/16"X12 | 1.3/16"X12 | 1.3/16"X12 | 26.62X2.95 | 47.5 | 47.5 | 53 | 30 | 36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJJO-16OG | 1.5/16"X12 | 1.5/16"X12 | 1.5/16"X12 | 29.74X2.95 | 48.8 | 48.8 | 54.5 | 33 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJJO-16-16-12OG | 1.5/16"X12 | 1.5/16"X12 | 1.1/16"X12 | 23.47X2.95 | 48.8 | 48.8 | 53.5 | 33 | 32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJJO-20OG | 1.5/8"X12 | 1.5/8"X12 | 1.5/8"X12 | 37.46X3.00 | 55.3 | 55.3 | 59 | 41 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJJO-24OG | 1.7/8"X12 | 1.7/8"X12 | 1.7/8"X12 | 43.69X3.00 | 62.5 | 62.5 | 63 | 48 | 55 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJJO-32OG | 2.1/2"X12 | 2.1/2"X12 | 2.1/2"X12 | 59.36X3.00 | 78 | 78 | 79 | 63 | 70 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Note: Nut and sleeve should be ordered speparately. The nut NB200 and sleeve NB500 is suitable for metric tube,the nut NB200 and sleeve NB300 is suitable for inch tube.
