HYDRAULIC AEHE-OG METRIC MALE O-RING / METIRC MALE ADJUSTABLE STUD END ISO 6149-2 BRANCH TEE
Product Description
Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC AEHE-OG METRIC MALE O-RING / METIRC MALE ADJUSTABLE STUD END ISO 6149-2 BRANCH TEE
Product Detail

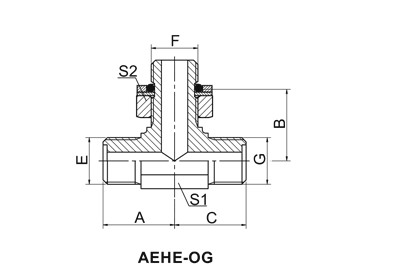

HYDRAULIC AEHE-OG METRIC MALE O-RING / METIRC MALE ADJUSTABLE STUD END ISO 6149-2 BRANCH TEE
| PART NO. | THREAD | O-RING | DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E、G | F | E、G | F | A | B | C | S1 | S2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AEHE-12-10-12OG | M12X1.25 | M10X1 | 10X1.9 | O08.1X1.6 | 20.5 | 28.5 | 20.5 | 12 | 14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AEHE-14-12-14OG | M14X1.5 | M12X1.5 | 11X1.9 | O09.3X2.4 | 22.5 | 33.2 | 22.5 | 14 | 17 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AEHE-16-14-16OG | M16X1.5 | M14X1.5 | 13X1.9 | O11.3X2.4 | 24 | 36 | 24 | 17 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AEHE-18-16-18OG | M18X1.5 | M16X1.5 | 16X2.4 | O13.3X2.4 | 26 | 39 | 26 | 19 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AEHE-22-18-22OG | M22X1.5 | M18X1.5 | 18X2.4 | O15.3X2.4 | 29 | 44 | 29 | 22 | 24 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AEHE-27-22-27OG | M27X1.5 | M22X1.5 | 20X2.4 | O19.3X2.4 | 32.5 | 48 | 32.5 | 27 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AEHE-30-27-30OG | M30X1.5 | M27X2 | 24X2.4 | O23.5X3.0 | 35.5 | 57 | 35.5 | 30 | 32 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AEHE-36-33-36OG | M36X2 | M33X2 | 30X3.1 | O29.2X3.0 | 42 | 60.5 | 42 | 36 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AEHE-39-33-39OG | M39X2 | M33X2 | 35X3.1 | O29.2X3.0 | 47.5 | 64 | 47.5 | 41 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AEHE-42-42-42OG | M42X2 | M42X2 | 38X3.1 | O38.5X3.0 | 49.5 | 65 | 49.5 | 41 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AEHE-45-42-45OG | M45X2 | M42X2 | 40X3.1 | O38.5X3.0 | 52.5 | 67.5 | 52.5 | 46 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 The parameters of E、F end O-Ring are ring outside diameter and ring width.
2 G end is connected with ISO 6149-1 port.
