HYDRAULIC AE METRIC MALE O-RING TEE
Product Description
Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC AE METRIC MALE O-RING TEE
Product Detail

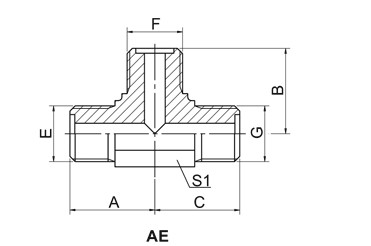

HYDRAULIC AE METRIC MALE O-RING TEE
| PART NO. | THREAD | O-RING | DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E、F、G | E、F、G | A | B | C | S1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AE-14 | M14X1.5 | 10X1.9 | 22.5 | 22.5 | 22.5 | 14 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AE-16 | M16X1.5 | 11X1.9 | 24 | 24 | 24 | 17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AE-18 | M18X1.5 | 13X1.9 | 26 | 26 | 26 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AE-22 | M22X1.5 | 16X2.4 | 29 | 29 | 29 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AE-27 | M27X1.5 | 20X2.4 | 32.5 | 32.5 | 32.5 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AE-30 | M30X1.5 | 24X2.4 | 35.5 | 35.5 | 35.5 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AE-36 | M36X2 | 30X3.1 | 42 | 42 | 42 | 36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AE-39 | M39X2 | 32X3.1 | 47.5 | 47.5 | 47.5 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AE-42 | M42X2 | 35X3.1 | 49.5 | 49.5 | 49.5 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AE-45 | M45X2 | 38X3.1 | 52.5 | 52.5 | 52.5 | 46 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AE-52 | M52X2 | 40X3.1 | 57 | 57 | 57 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
