HYDRAULIC AB BSP MALE 60°SEAT TEE
Product Description
Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC AB BSP MALE 60°SEAT TEE
Product Detail

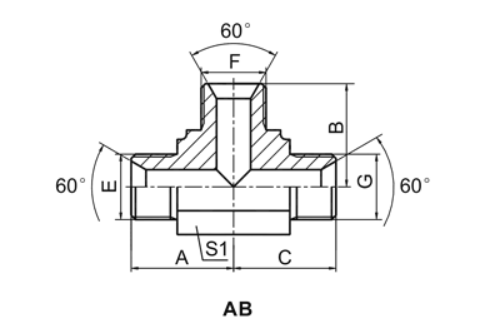

HYDRAULIC AB BSP MALE 60°SEAT TEE
| PART NO. | THREAD | DIMENSIONS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | G | A | B | C | S1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AB-02 | G1/8"X28 | G1/8"X28 | G1/8"X28 | 19.8 | 19.8 | 19.8 | 11 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AB-04 | G1/4"X19 | G1/4"X19 | G1/4"X19 | 24.5 | 24.5 | 24.5 | 14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AB-04-06-04 | G1/4"X19 | G3/8"X19 | G1/4"X19 | 26.5 | 27.5 | 26.5 | 16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AB-06-04-06 | G3/8"X19 | G1/4"X19 | G3/8"X19 | 27.5 | 26.5 | 27.5 | 16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AB-06 | G3/8"X19 | G3/8"X19 | G3/8"X19 | 27.5 | 27.5 | 27.5 | 16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AB-06-08-06 | G3/8"X19 | G1/2"X14 | G3/8"X19 | 31 | 34.5 | 31 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AB-08-06-08 | G1/2"X14 | G3/8"X19 | G1/2"X14 | 34.5 | 31 | 34.5 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AB-08 | G1/2"X14 | G1/2"X14 | G1/2"X14 | 34.5 | 34.5 | 34.5 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AB-10 | G5/8"X14 | G5/8"X14 | G5/8"X14 | 35 | 35 | 35 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AB-12 | G3/4"X14 | G3/4"X14 | G3/4"X14 | 40 | 40 | 40 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AB-12-16-12 | G3/4"X14 | G1"X11 | G3/4"X14 | 43.5 | 46 | 43.5 | 33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AB-16-12-16 | G1"X11 | G3/4"X14 | G1"X11 | 46 | 43.5 | 46 | 33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AB-16 | G1"X11 | G1"X11 | G1"X11 | 46 | 46 | 46 | 33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AB-20 | G1.1/4"X11 | G1.1/4"X11 | G1.1/4"X11 | 50.5 | 50.5 | 50.5 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AB-24 | G1.1/2"X11 | G1.1/2"X11 | G1.1/2"X11 | 57.5 | 57.5 | 57.5 | 48 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AB-32 | G2"X11 | G2"X11 | G2"X11 | 72.5 | 72.5 | 72.5 | 63 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
