HYDRAULIC 6F4 45° ELBOW ORFS MALE O-RING BULKHEAD
Product Description
Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 6F4 45° ELBOW ORFS MALE O-RING BULKHEAD
Product Detail

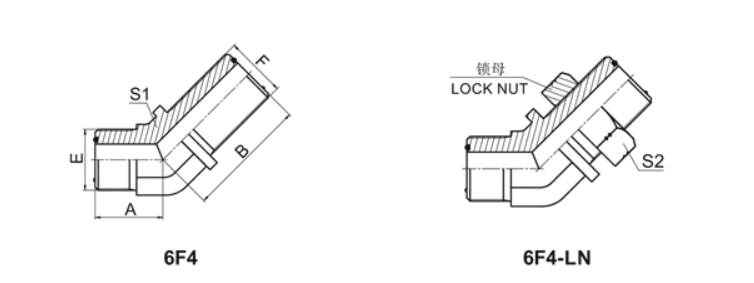

HYDRAULIC 6F4 45° ELBOW ORFS MALE O-RING BULKHEAD
| PART NO. | THREAD | O-RING | DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | E END | F END | A | B | S1 | S2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6F4-04 | 9/16"X18 | 9/16"X18 | O011 | O011 | 18.5 | 42.4 | 14 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6F4-06 | 11/16"X16 | 11/16"X16 | O012 | O012 | 20.5 | 48.5 | 19 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6F4-08 | 13/16"X16 | 13/16"X16 | O014 | O014 | 24 | 51 | 22 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6F4-10 | 1"X14 | 1"X14 | O016 | O016 | 28 | 56.6 | 27 | 36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6F4-12 | 1.3/16"X12 | 1.3/16"X12 | O018 | O018 | 30.7 | 60.7 | 30 | 38 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6F4-16 | 1.7/16"X12 | 1.7/16"X12 | O021 | O021 | 33 | 65.2 | 36 | 46 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Note: In case if you are interested to order the adapter with lock nut,please insert suffix “LN”after our part no.,for example 6F9-16LN. The lock nut no. is 8F.
