HYDRAULIC 6E METRIC MALE O-RING BULKHEAD
Product Description
Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 6E METRIC MALE O-RING BULKHEAD
Product Detail
HYDRAULIC 6E METRIC MALE O-RING BULKHEAD

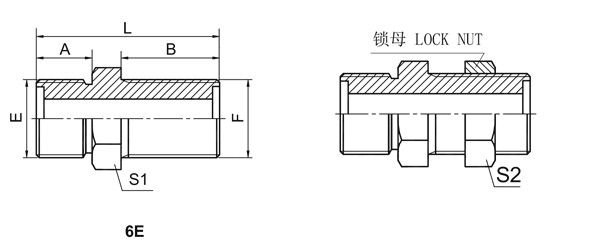

| PART NO. | THREAD | O-RING | DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | E | F | A | B | L | S1 | S2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6E-12 | M12X1.25 | M12X1.25 | 8X1.9 | 8X1.9 | 11 | 31.5 | 47.5 | 17 | 17 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6E-14 | M14X1.5 | M14X1.5 | 10X1.9 | 10X1.9 | 11 | 32.5 | 49.5 | 19 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6E-16 | M16X1.5 | M16X1.5 | 11X1.9 | 11X1.9 | 11 | 32.5 | 51.5 | 22 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6E-18 | M18X1.5 | M18X1.5 | 13X1.9 | 13X1.9 | 11 | 33 | 52 | 24 | 24 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6E-22 | M22X1.5 | M22X1.5 | 16X2.4 | 16X2.4 | 12 | 35.5 | 58 | 27 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6E-27 | M27X1.5 | M27X1.5 | 20X2.4 | 20X2.4 | 13 | 37 | 61 | 32 | 36 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6E-30 | M30X1.5 | M30X1.5 | 24X2.4 | 24X2.4 | 14 | 38 | 63 | 36 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6E-36 | M36X2 | M36X2 | 30X3.1 | 30X3.1 | 16 | 42 | 71 | 41 | 46 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6E-39 | M39X2 | M39X2 | 32X3.1 | 32X3.1 | 18 | 44 | 75 | 46 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6E-42 | M42X2 | M42X2 | 35X3.1 | 35X3.1 | 20 | 46 | 81 | 50 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6E-45 | M45X2 | M45X2 | 38X3.1 | 38X3.1 | 21 | 46 | 81 | 55 | 55 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6E-52 | M52X2 | M52X2 | 40X3.1 | 40X3.1 | 22 | 49 | 86 | 60 | 65 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 The parameter of O-Ring is ring outside diameter and ring width.
2 In case if you are interested to order the adapter with lock nut,please insert suffix "LN" after our part no.for example 6E-30LN, The lock nut no. is 8C.
