HYDRAULIC 5JN JIC MALE 74° CONE / NPT FEMALE
Product Description
Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 5JN JIC MALE 74° CONE / NPT FEMALE
Product Detail

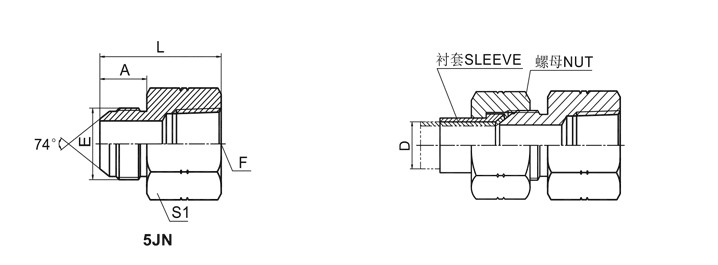

HYDRAULIC 5JN JIC MALE 74° CONE / NPT FEMALE
| PART NO. | THREAD | DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | A | L | S1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5JN-04-02 | 7/16"X20 | Z1/8"X27 | 14 | 30 | 17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5JN-04 | 7/16"X20 | Z1/4"X18 | 14 | 35.5 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5JN-05-04 | 1/2"X20 | Z1/4"X18 | 14 | 35.3 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5JN-06-04 | 9/16"X18 | Z1/4"X18 | 14.1 | 35.6 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5JN-06 | 9/16"X18 | Z3/8"X18 | 14.1 | 37.1 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5JN-06-08 | 9/16"X18 | Z1/2"X14 | 14.1 | 42.5 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5JN-08-06 | 3/4"X16 | Z3/8"X18 | 16.7 | 39.6 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5JN-08 | 3/4"X16 | Z1/2"X14 | 16.7 | 45.6 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5JN-08-12 | 3/4"X16 | Z3/4"X14 | 16.7 | 45 | 36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5JN-10-08 | 7/8"X14 | Z1/2"X14 | 19.3 | 48 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5JN-10-12 | 7/8"X14 | Z3/4"X14 | 19.3 | 49.7 | 36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5JN-12-08 | 1.1/16"X12 | Z1/2"X14 | 21.9 | 52.1 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5JN-12 | 1.1/16"X12 | Z3/4"X14 | 21.9 | 52.3 | 36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5JN-16-12 | 1.5/16"X12 | Z3/4"X14 | 23.1 | 50 | 36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5JN-16 | 1.5/16"X12 | Z1"X11.5 | 23.1 | 59.7 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5JN-20 | 1.5/8"X12 | Z1.1/4"X11.5 | 24.3 | 61.5 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5JN-24 | 1.7/8"X12 | Z1.1/2"X11.5 | 27.5 | 62.5 | 60 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5JN-32 | 2.1/2"X12 | Z2"X11.5 | 33.9 | 70 | 70 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Note: Nut and sleeve should be ordered speparately.The nut NB200 and sleeve NB500 is suitable tor metric tube,the nut NB200 and sleeve NB300 is suitable for inch tube.
