HYDRAULIC 5J-S JIC MALE/JIC FEMALE
Product Description
Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessories HYDRAULIC 5J-S JIC MALE/JIC FEMALE
Product Detail

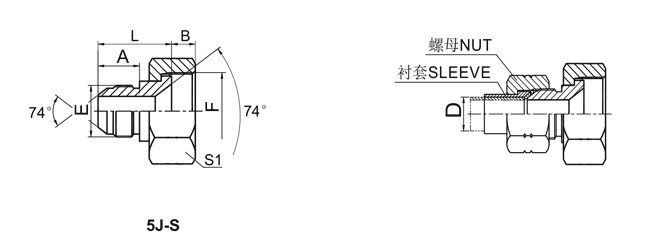

HYDRAULIC 5J-S JIC MALE/JIC FEMALE
| PART NO. | THREAD | DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | A | B | L | S1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-04-06S | 7/16"X20 | 9/16"X18 | 14 | 9.8 | 26.2 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-04-08S | 7/16"x20 | 3/4"X16 | 14 | 10.9 | 26.2 | 24 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-04-10S | 7/16"X20 | 7/8"X14 | 14 | 12.8 | 28 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-04-12S | 7/16"X20 | 1.1/16"X12 | 14 | 15 | 29.8 | 32 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-04-14S | 7/16"X20 | 1.3/16"X12 | 14 | 15.2 | 32.5 | 36 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-05-08S | 1/2"X20 | 3/4"X16 | 14 | 10.9 | 26.2 | 24 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-05-10S | 1/2"X20 | 7/8"X14 | 14 | 12.8 | 28 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-05-12S | 1/2"X20 | 1.1/16"X12 | 14 | 15 | 29.8 | 32 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-06-08S | 9/16"X18 | 3/4"X16 | 14.1 | 10.9 | 26.3 | 24 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-06-10S | 9/16"X18 | 7/8"X14 | 14.1 | 12.8 | 28.2 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-06-12S | 9/16"X18 | 1.1/16"X12 | 14.1 | 15 | 30.1 | 32 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-06-14S | 9/16"X18 | 1.3/16"X12 | 14.1 | 15.2 | 32.5 | 36 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-06-16S | 9/16"X18 | 1.5/16"X12 | 14.1 | 15.9 | 33 | 38 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-08-12S | 3/4"X16 | 1.1/16"X12 | 16.7 | 15 | 33.3 | 32 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-08-14S | 3/4"X16 | 1.3/16"X12 | 16.7 | 15.2 | 35 | 36 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-08-16S | 3/4"X16 | 1.5/16"X12 | 16.7 | 15.9 | 35.6 | 38 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-08-20S | 3/4"X16 | 1.5/8"X12 | 16.7 | 16.8 | 35.5 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-10-16S | 7/8"X14 | 1.5/16"X12 | 19.3 | 15.9 | 37.5 | 38 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-10-20S | 7/8"X14 | 1.5/8"X12 | 19.3 | 16.8 | 37.9 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-10-24S | 7/8"X14 | 1.7/8"X12 | 19.3 | 19.7 | 42 | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-12-16S | 1.1/16"X12 | 1.5/16"X12 | 22 | 15.9 | 40.2 | 38 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-12-20S | 1.1/16"X12 | 1.5/8"X12 | 22 | 16.8 | 40.6 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-12-24S | 1.1/16"X12 | 1.7/8"X12 | 22 | 19.7 | 42 | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-16-20S | 1.5/16"X12 | 1.5/8"X12 | 23 | 16.8 | 41.8 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-16-24S | 1.5/16"X12 | 1.7/8"X12 | 23 | 19.7 | 43.2 | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-16-32S | 1.5/16"X12 | .1/22"X12 | 23 | 29.1 | 49 | 75 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-20-24S | 1.5/8"X12 | 1.7/8"X12 | 24.3 | 19.7 | 44.3 | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5J-20-32S | 1.5/8"X12 | .1/22"X12 | 24.3 | 29.1 | 50 | 75 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
