HYDRAULIC 3F ORFS FEMALE FLAT
Product Description
Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 3F ORFS FEMALE FLAT
Product Detail
HYDRAULIC 3F ORFS FEMALE FLAT

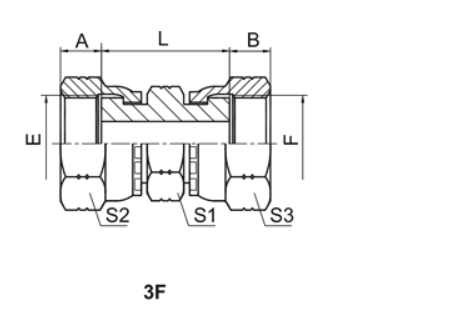

| PART NO. | THREAD | DIMENSIONS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | A | B | L | S1 | S2,S3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3F-04 | 9/16"X18 | 9/16"X18 | 8.5 | 8.5 | 33.5 | 19 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3F-06 | 11/16"X16 | 11/16"X16 | 10 | 10 | 40.5 | 22 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3F-08 | 13/16"X16 | 13/16"X16 | 11 | 11 | 44.5 | 27 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3F-10 | 1"X14 | 1"X14 | 13.5 | 13.5 | 52.5 | 30 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3F-12 | 1.3/16"X12 | 1.3/16"X12 | 15 | 15 | 56 | 36 | 36 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3F-16 | 1.7/16"X12 | 1.7/16"X12 | 15 | 15 | 60 | 41 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3F-20 | 1.11/16"X12 | 1.11/16"X12 | 15 | 15 | 59.5 | 50 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3F-24 | 2"X12 | 2"X12 | 16 | 16 | 64 | 60 | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
