HYDRAULIC CONNECTORS 45°JIS GAS MALE/JIS GAS FEMALE 2S4
Product Description
Product Detail
HYDRAULIC CONNECTORS 45°JIS GAS MALE/JIS GAS FEMALE 2S4
Japanese Industrial Standard JIS 300 Flare(Hydraulic connectors)
The male half has a 30° seat with a straight thread, while the female has a 300 seat with a straight thread as well. This connection and the 37° Flare are alike, however it's 30° seat and BSPP-like thread dimensions make it different from the American 37° Flare.
JIS TAPERED PIPE THREAD
The hydraulic connectors of Japanese tapered
pipe thread connector is identical to and interchangeable with the BSPT
(tapered) connector. The Japanese male thread does not have a 30° Flare, and
will not mate with the BSPP female swivel with conical seat.
The seal on the Japanese tapered pipe threanector is made on the threads.
Use of a thread sealant is recommended.
Thread form per JIS B 02d con03 (identical to BSPT)

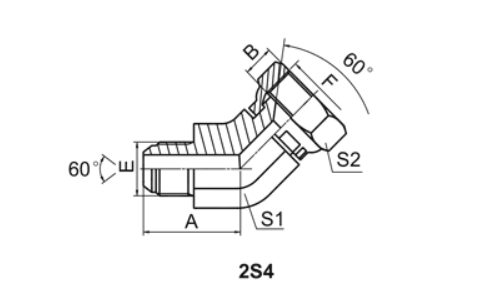

| PART NO. | THREAD | DIMENSIONS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | A | B | S1 | S2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2S4-02 | G1/8"X28 | G1/8"X28 | 19 | 6.5 | 11 | 14 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2S4-04 | G1/4"X19 | G1/4"X19 | 24 | 8 | 14 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2S4-04-06 | G1/4"X19 | G3/8"X19 | 24 | 9 | 14 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2S4-06 | G3/8"X19 | G3/8"X19 | 26 | 9 | 16 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2S4-06-04 | G3/8"X19 | G1/4"X19 | 26 | 8 | 16 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2S4-06-08 | G3/8"X19 | G1/2"X14 | 26 | 12 | 16 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2S4-08 | G1/2"X14 | G1/2"X14 | 30.5 | 12 | 22 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2S4-08-06 | G1/2"X14 | G3/8"X19 | 30.5 | 9 | 22 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2S4-12 | G3/4"X14 | G3/4"X14 | 34 | 13.5 | 27 | 32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2S4-16 | G1"X11 | G1"X11 | 37.5 | 16 | 33 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2S4-20 | G1.1/4"X11 | G1.1/4"X11 | 44.5 | 18.5 | 41 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2S4-24 | G1.1/2"X11 | G1.1/2"X11 | 47.5 | 19 | 48 | 55 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Product Details
High quality hydraulic fitting can satisfy your different needs with
its special quality and features.
1.high quality Zinc plated,Zn-Ni plated,Cr3,Cr6 plated.
2.high precision.all edges without burrs,brake sharp edges.
3.competitive price.
4. MOQ:300PCS
5. Material: iron, carbon steel, stainless steel, other metals
6.Standard / specification: Standard or as per drawing and samples (OEM)
7. Size: as per customers' requests
Customized service: We are specialized in all kinds of hydraulic hose fittings,adaptors,ferrules,flanges,fitting accessories.
Deliver,Shipping And Serving
1. Delivery:As general,we can guarantee the delivery within one month.
2. Port of loading: Ningbo or Shanghai
3. Samples Fee: We can offord the samples fee.
