HYDRAULIC 2NB NPT MALE / BSP FEMALE 60°CONE
Product Description
Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 2NB NPT MALE / BSP FEMALE 60°CONE
Product Detail

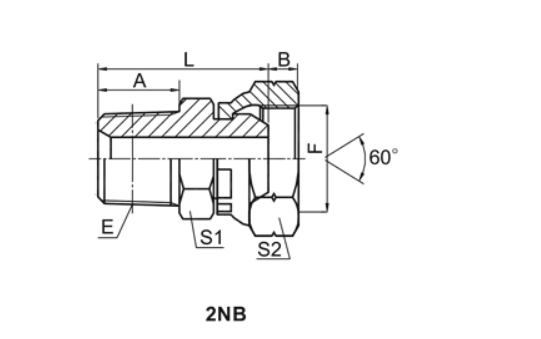

HYDRAULIC 2NB NPT MALE / BSP FEMALE 60°CONE
| c | THREAD | DIMENSIONS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | A | B | L | S1 | S2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2NB-02 | Z1/8"X27 | G1/8"X28 | 10.5 | 5.5 | 25.5 | 12 | 14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2NB-02-04 | Z1/8"X27 | G1/4"X19 | 10.5 | 5.5 | 27 | 14 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2NB-04 | Z1/4"X18 | G1/4"X19 | 15 | 5.5 | 31 | 17 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2NB-04-06 | Z1/4"X18 | G3/8"X19 | 15 | 6.3 | 32.5 | 17 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2NB-04-08 | Z1/4"X18 | G1/2"X14 | 15 | 7.5 | 35 | 19 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2NB-06 | Z3/8"X18 | G3/8"X19 | 16 | 6.3 | 33.5 | 19 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2NB-06-08 | Z3/8"X18 | G1/2"X14 | 16 | 7.5 | 36 | 19 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2NB-08 | Z1/2"X14 | G1/2"X14 | 19.5 | 7.5 | 41 | 22 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2NB-08-06 | Z1/2"X14 | G3/8"X19 | 19.5 | 6.3 | 39.5 | 24 | 24 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2NB-08-12 | Z1/2"X14 | G3/4"X14 | 19.5 | 10.9 | 44.5 | 27 | 32 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2NB-12 | Z3/4"X14 | G3/4"X14 | 19.5 | 10.9 | 44.5 | 30 | 32 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2NB-12-16 | Z3/4"X14 | G1"X11 | 19.5 | 11.7 | 46.5 | 32 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2NB-16 | Z1"X11.5 | G1"X11 | 25.5 | 11.7 | 52.5 | 36 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2NB-16-20 | Z1"X11.5 | G1.1/4"X11 | 25.5 | 11 | 59.5 | 41 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2NB-20 | Z1.1/4"X11.5 | G1.1/4"X11 | 26.5 | 11 | 60.4 | 46 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2NB-24 | Z1.1/2"X11.5 | G1.1/2"X11 | 27.5 | 13 | 62 | 50 | 55 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2NB-32 | Z2"X11.5 | G2"X11 | 27.5 | 20 | 65.4 | 65 | 70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
