HYDRAULIC 2F4 45° ELBOW ORFS MALE O-RING / ORFS FEMALE
Product Description
Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 2F4 45° ELBOW ORFS MALE O-RING / ORFS FEMALE
Product Detail

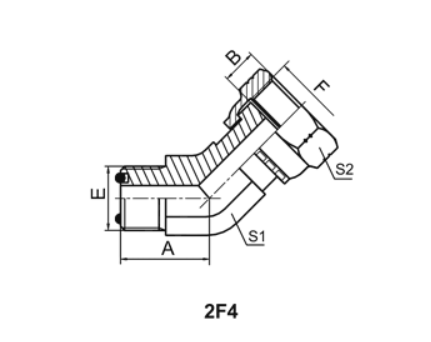

HYDRAULIC 2F4 45° ELBOW ORFS MALE O-RING / ORFS FEMALE
| PART NO. | THREAD | O-RING | DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | E END | A | B | S1 | S2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2F4-04 | 9/16X18 | 9/16X18 | O011 | 18.3 | 8.5 | 14 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2F4-06 | 11/16"X16 | 11/16"X16 | O012 | 20.5 | 10 | 19 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2F4-08 | 13/16"X16 | 13/16"X16 | O014 | 24 | 11 | 22 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2F4-10 | 1"X14 | 1"X14 | O016 | 28 | 15 | 27 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2F4-12 | 1.3/16"X12 | 1.3/16"X12 | O018 | 30.7 | 15 | 30 | 36 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2F4-16 | 1.7/16"X12 | 1.7/16"X12 | O021 | 33 | 15 | 36 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2F4-20 | 1.11/16"X12 | 1.11/16"X12 | O025 | 35.5 | 15 | 41 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
