HYDRAULIC 2B4 45° ELBOW BSP MALE 60° SEAT / BSP FEMALE 60° CONE
Product Description
Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 2B4 45° ELBOW BSP MALE 60° SEAT / BSP FEMALE 60° CONE
Product Detail

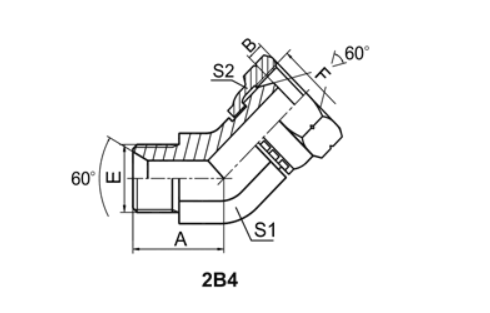

HYDRAULIC 2B4 45° ELBOW BSP MALE 60° SEAT / BSP FEMALE 60° CONE
| PART NO. | THREAD | DIMENSIONS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | A | B | S1 | S2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2B4-04 | G1/4"X19 | G1/4"X19 | 20.3 | 5.5 | 14 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2B4-04-06 | G1/4"X19 | G3/8"X19 | 20.3 | 6.3 | 14 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2B4-06 | G3/8"X19 | G3/8"X19 | 22 | 6.3 | 16 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2B4-06-04 | G3/8"X19 | G1/4"X19 | 22 | 5.5 | 16 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2B4-08 | G1/2"X14 | G1/2"X14 | 27 | 7.5 | 22 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2B4-08-06 | G1/2"X14 | G3/8"X19 | 27 | 6.3 | 22 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2B4-10 | G5/8"X14 | G5/8"X14 | 28.5 | 9.5 | 22 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2B4-10-08 | G5/8"X14 | G1/2"X14 | 28.5 | 7.5 | 22 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2B4-12 | G3/4"X14 | G3/4"X14 | 31 | 10.9 | 27 | 32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2B4-16 | G1"X11 | G1"X11 | 35 | 11.7 | 33 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2B4-20 | G1.1/4"X11 | G1.1/4"X11 | 38.5 | 11 | 41 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2B4-24 | G1.1/2"X11 | G1.1/2"X11 | 44 | 13 | 48 | 55 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2B4-32 | G2"X11 | G2"X11 | 51 | 16 | 63 | 70 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
