HYDRAULIC ADAPTER JIS GAS MALE 60°CONE/BSP MALE 60°SEAT 1SB
Product Description
Hydraulic adapter The male half has a 30° seat with a straight thread, while the female has a 300 seat with a straight thread as well. This connection and the 37° Flare are alike, however it's 30° seat and BSPP-like thread dimensions make it different from the American 37° Flare.
Product Detail
HYDRAULIC ADAPTER JIS GAS MALE 60°CONE/BSP MALE 60°SEAT 1SB
JIS TAPERED PIPE THREAD
The hydraulic adapter Japanese tapered
pipe thread connector is identical to and interchangeable with the BSPT
(tapered) connector. The Japanese male thread does not have a 30° Flare, and
will not mate with the BSPP female swivel with conical seat.
The seal on the Japanese tapered pipe thread connector is made on the threads.
Use of a thread sealant is recommended.
Thread form per JIS B 0203 (identical to BSPT)

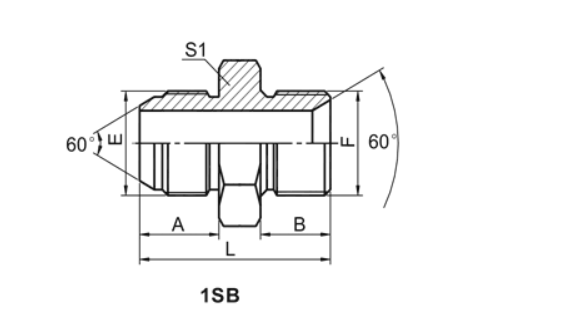

| PART NO. | THREAD | DIMENSIONS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | A | B | L | S1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1SB-04 | G1/4"X19 | G1/4"X19 | 16 | 12 | 34 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1SB-04-06 | G1/4"X19 | G3/8"X19 | 16 | 13.5 | 37.5 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1SB-06 | G3/8"X19 | G3/8"X19 | 18 | 13.5 | 39.5 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1SB-06-04 | G3/8"X19 | G1/4"X19 | 18 | 12 | 36 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1SB-06-08 | G3/8"X19 | G1/2"X14 | 18 | 16 | 44 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1SB-08 | G1/2"X14 | G1/2"X14 | 20 | 16 | 46 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1SB-08-06 | G1/2"X14 | G3/8"X19 | 20 | 13.5 | 41.5 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1SB-08-12 | G1/2"X14 | G3/4"X14 | 20 | 18.5 | 49.5 | 32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1SB-12 | G3/4"X14 | G3/4"X14 | 22 | 18.5 | 51.5 | 32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1SB-12-06 | G3/4"X14 | G3/8"X19 | 22 | 13.5 | 45.5 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1SB-12-08 | G3/4"X14 | G1/2"X14 | 22 | 16 | 48 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1SB-12-16 | G3/4"X14 | G1"X11 | 22 | 20.5 | 55.5 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1SB-16 | G1"X11 | G1"X11 | 24 | 20.5 | 57.5 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1SB-16-08 | G1"X11 | G1/2"X14 | 24 | 16 | 51 | 36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1SB-16-12 | G1"X11 | G3/4"X14 | 24 | 18.5 | 53.5 | 36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
