HYDRAULIC 1QB METRIC MALE 74° CONE / BSP MALE DOUBLE USE FOR 60°CONE SEAT OR BONDED SEAL
Product Description
Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 1QB METRIC MALE 74° CONE / BSP MALE DOUBLE USE FOR 60°CONE SEAT OR BONDED SEAL
Product Detail

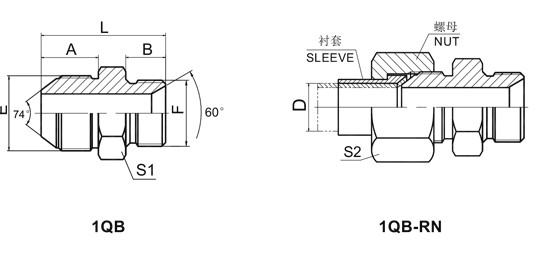

HYDRAULIC 1QB METRIC MALE 74° CONE / BSP MALE DOUBLE USE FOR 60°CONE SEAT OR BONDED SEAL
| PART NO. | THREAD | TUBE O.D. | DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | D | A | B | L | S1 | S2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1QB-12-02 | M12X1.5 | G1/8"X28 | 6 | 15.7 | 10 | 32 | 14 | 14 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1QB-14-04 | M14X1.5 | G1/4"X19 | 8 | 17 | 12 | 35 | 19 | 17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1QB-16-06 | M16X1.5 | G3/8"X19 | 10 | 18 | 13.5 | 39.5 | 22 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1QB-18-06 | M18X1.5 | G3/8"X19 | 12 | 18 | 13.5 | 39.5 | 22 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1QB-22-08 | M22X1.5 | G1/2"X14 | 14 | 19.5 | 16 | 45.5 | 27 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1QB-24-10 | M24X1.5 | G5/8"X14 | 16 | 20 | 17.5 | 47.5 | 30 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1QB-27-12 | M27X1.5 | G3/4"X14 | 18 | 20 | 18.5 | 49.5 | 32 | 32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1QB-30-12 | M30X1.5 | G3/4"X14 | 20 | 23 | 18.5 | 52.5 | 32 | 36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1QB-30E-12 | M30X2 | G3/4"X14 | 20 | 26 | 18.5 | 55.5 | 32 | 36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1QB-33-16 | M33X2 | G1"X11 | 22 | 26 | 20.5 | 59.5 | 41 | 38 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1QB-39-16 | M39X2 | G1"X11 | 28 | 26 | 20.5 | 59.5 | 41 | 46 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1QB-45-20 | M45X2 | G1.1/4"X11 | 34 | 28.5 | 20.5 | 64 | 50 | 55 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
