HYDRAULIC 1N4 45°NPT MALE/NPT MALE
Product Description
Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 1N4 45°NPT MALE/NPT MALE
Product Detail

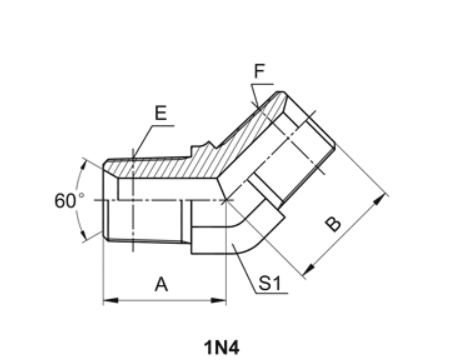

HYDRAULIC 1N4 45°NPT MALE/NPT MALE
| PART NO. | THREAD | DIMENSIONS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | A | B | S1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N4-02 | Z1/8"X27 | Z1/8"X27 | 17 | 17 | 11 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N4-04 | Z1/4"X18 | Z1/4"X18 | 21 | 21 | 14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N4-06 | Z3/8"X18 | Z3/8"X18 | 24 | 24 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N4-08 | Z1/2"X14 | Z1/2"X14 | 29.5 | 29.5 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N4-12 | Z3/4"X14 | Z3/4"X14 | 35 | 35 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N4-16 | Z1"X11.5 | Z1"X11.5 | 39 | 39 | 33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N4-20 | Z1.1/4"X11.5 | Z1.1/4"X11.5 | 42.5 | 42.5 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N4-24 | Z1.1/2"X11.5 | Z1.1/2"X11.5 | 45 | 45 | 48 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N4-32 | Z2"X11.5 | Z2"X11.5 | 50 | 50 | 63 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
