HYDRAULIC 1KN JIS METRIC MALE 60°CONE/NPT MALE
Product Description
Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 1KN JIS METRIC MALE 60°CONE/NPT MALE
Product Detail
HYDRAULIC 1KN JIS METRIC MALE 60°CONE/NPT MALE

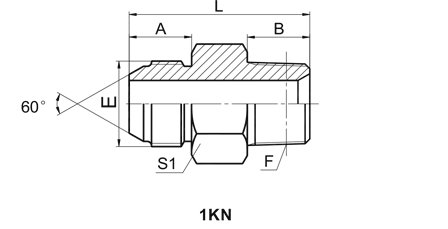

| PART NO. | THREAD | DIMENSIONS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | A | B | L | S1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1KN-14-04 | M14X1.5 | Z1/4"X18 | 17 | 15 | 38 | 17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1KN-14-06 | M14X1.5 | Z3/8"X18 | 17 | 16 | 39 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1KN-16-06 | M16X1.5 | Z3/8"X18 | 18 | 16 | 40 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1KN-16-08 | M16X1.5 | Z1/2"X14 | 18 | 19.5 | 45.5 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1KN-18-06 | M18X1.5 | Z3/8"X18 | 18 | 16 | 40 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1KN-20-06 | M20X1.5 | Z3/8"X18 | 20 | 16 | 44 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1KN-20-08 | M20X1.5 | Z1/2"X14 | 20 | 19.5 | 47.5 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1KN-22-08 | M22X1.5 | Z1/2"X14 | 20 | 19.5 | 47.5 | 24 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1KN-24-08 | M24X1.5 | Z1/2"X14 | 21.5 | 19.5 | 51 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1KN-24-12 | M24X1.5 | Z3/4"X14 | 21.5 | 19.5 | 51 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1KN-30-12 | M30X1.5 | Z3/4"X14 | 26 | 19.5 | 56.5 | 32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1KN-33-16 | M33X1.5 | Z1"X11.5 | 30 | 25.5 | 66.5 | 36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1KN-36-20 | M36X1.5 | Z1.1/4"X11.5 | 33 | 26.5 | 72.5 | 46 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1KN-42-24 | M42X1.5 | Z1.1/2"X11.5 | 36 | 27.5 | 78.5 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
