TAPER THREAD FITTINGS 1JT4-SP ELBOW JIC MALE 37°CONE/BSPT MALE
Product Description
Product Detail
TAPER THREAD FITTINGS 1JT4-SP ELBOW JIC MALE 37°CONE/BSPT MALE
British Standard Pipe Tapered
The BSPT (tapered) male will mate with a BSPT (tapered) female, or a BSPOR (parallel) female. The BSPT male has tapered threads. When mating with either the BSPT (tapered) female or the BSPOR (parallel) female port, the seal is made on the threads. The BSPT connector is similar to, but not interchangeable with, the NPTF connector. The thread pitch is different in most cases, and the thread angle is 55° instead of the 60° angle found on NPTF threads.
Taper thread fittings assembly:
1. Inspect port and connection to ensure that threads on both are free of dirt,burrs and excessive nicks.
2. Apply sealant to male pipe threads.With any sealant,the first and second threads should be uncovered the avoid system contamination.If Teflon tape is used it should be wrapped 1.1/2 to 2 turns in clockwise direction when viewed from the pipe thread end.
3. Firs tighten the fitting with hand,then tighten with a wrench 1.1/2 th 3 turns. In general,the small fitting is tighten about 2.5 turn and the large fitting is tighten about 2 turns.

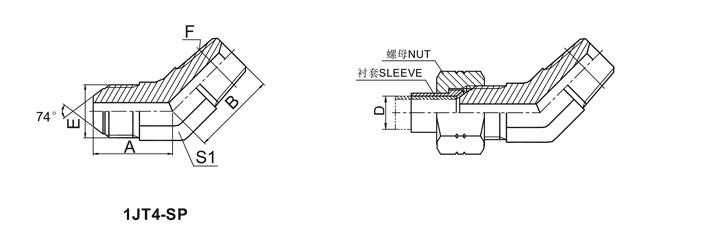

| PART NO. | THREAD | DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | A | B | S1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-04-02SP | 7/16"X20 | R1/8"X28 | 21.5 | 17 | 11 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-04SP | 7/16"X20 | R1/4"X19 | 22.3 | 21 | 14 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-04-06SP | 7/16"X20 | R3/8"X19 | 22.5 | 23 | 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-04-08SP | 7/16"X20 | R1/2"X14 | 24.5 | 29.5 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-05-02SP | 1/2"X20 | R1/8"X28 | 21.5 | 17.5 | 14 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-05-04SP | 1/2"X20 | R1/4"X19 | 22.3 | 21 | 14 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-05-06SP | 1/2"X20 | R3/8"X19 | 22.8 | 23 | 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-06-02SP | 9/16"X18 | R1/8"X28 | 22.8 | 18 | 14 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-06-04SP | 9/16"X18 | R1/4"X19 | 22.8 | 21 | 14 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-06SP | 9/16"X18 | R3/8"X19 | 23 | 23 | 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-06-08SP | 9/16"X18 | R1/2"X14 | 25 | 29.5 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-08-04SP | 3/4"X16 | R1/4"X19 | 26.8 | 22 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-08-06SP | 3/4"X16 | R3/8"X19 | 26.8 | 24 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-08SP | 3/4"X16 | R1/2"X14 | 28 | 29.5 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-08-12SP | 3/4"X16 | R3/4"X14 | 29 | 30.5 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-10-06SP | 7/8"X14 | R3/8"X19 | 31 | 25 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-10-08SP | 7/8"X14 | R1/2"X14 | 31 | 29.5 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-10-12SP | 7/8"X14 | R3/4"X14 | 33 | 31.5 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-12-08SP | 1.1/16"X12 | R1/2"X14 | 35.5 | 30 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-12SP | 1.1/16"X12 | R3/4"X14 | 35.5 | 30.5 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-12-16SP | 1.1/16"X12 | R1"X11 | 37.5 | 38 | 33 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-16-12SP | 1.5/16"X12 | R3/4"X14 | 38.5 | 32.5 | 33 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-16SP | 1.5/16"X12 | R1"X11 | 38.5 | 38 | 33 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-16-20SP | 1.5/16"X12 | R1.1/4"X11 | 42 | 43 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-20-16SP | 1.5/8"X12 | R1"X11 | 43 | 42 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-20SP | 1.5/8"X12 | R1.1/4"X11 | 43 | 43 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-20-24SP | 1.5/8"X12 | R1.1/2"X11 | 46 | 47.5 | 48 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-24-20SP | 1.7/8"X12 | R1.1/4"X11 | 49 | 45.5 | 48 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-24SP | 1.7/8"X12 | R1.1/2"X11 | 49 | 47.5 | 48 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JT4-32SP | 2.1/2"X12 | R2"X11 | 58 | 50 | 63 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Note:Nut and sleeve should be ordered speparately.The nut NB200 and sleeve NB500 is suitable for metric tube,the nut NB200 and sleeve NB300 is suitable for inch tube.
Product Details
High quality hydraulic fitting can satisfy your different needs with its special quality and features.
1.high quality Zinc plated,Zn-Ni plated,Cr3,Cr6 plated.
2.high precision.all edges without burrs,brake sharp edges.
3.competitive price.
4. MOQ:300PCS
5. Material: iron, carbon steel, stainless steel, other metals
6.Standard / specification: Standard or as per drawing and samples (OEM)
7. Size: as per customers' requests
Customized service: We are specialized in all kinds of hydraulic hose fittings,adaptors,ferrules,flanges,fitting accessories.
