HYDRAULIC 1JFS9 90°ELBOW JIC MALE 74°CONE / S-SERIES FLANGE ISO 6162-2
Product Description
Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 1JFS9 90°ELBOW JIC MALE 74°CONE / S-SERIES FLANGE ISO 6162-2
Product Detail

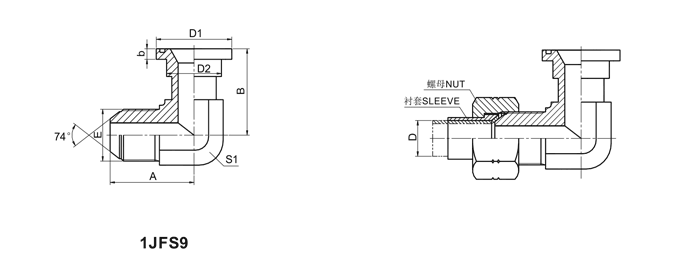

HYDRAULIC 1JFS9 90°ELBOW JIC MALE 74°CONE / S-SERIES FLANGE ISO 6162-2
| PART NO. | THREAD E | FLANGE SIZE | O RING | DIMENSIONS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | B | b | D1 | D2 | S1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JFS9-08 | 3/4"X16 | 1/2" | O210 | 32.5 | 44 | 7.75 | 31.7 | 24 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JFS9-10-08 | 7/8"X14 | 1/2" | O210 | 37.5 | 46 | 7.75 | 31.7 | 24 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JFS9-10-12 | 7/8"X14 | 3/4" | O214 | 41 | 54.1 | 8.76 | 41.3 | 32 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JFS9-12 | 1.1/16"X12 | 3/4" | O214 | 44.2 | 54.1 | 8.76 | 41.3 | 32 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JFS9-12-16 | 1.1/16"X12 | 1" | O219 | 48 | 60.2 | 9.6 | 47.6 | 38 | 33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JFS9-16 | 1.5/16"X12 | 1" | O219 | 49 | 60.2 | 9.53 | 47.6 | 38 | 33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JFS9-16-12 | 1.5/16"X12 | 3/4" | O214 | 49 | 57 | 8.76 | 41.3 | 32 | 33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JFS9-16-20 | 1.5/16"X12 | 1.1/4" | O222 | 54 | 66.5 | 10.29 | 54 | 44 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JFS9-20 | 1.5/8"X12 | 1.1/4" | O222 | 55.5 | 66.5 | 10.29 | 54 | 44 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JFS9-20-16 | 1.5/8"X12 | 1" | O219 | 55.5 | 65 | 9.53 | 47.6 | 38 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JFS9-20-24 | 1.5/8"X12 | 1.1/2" | O225 | 59.5 | 79.3 | 12.57 | 63.5 | 51 | 48 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JFS9-24 | 1.7/8"X12 | 1.1/2" | O225 | 62.5 | 79.3 | 12.57 | 63.5 | 51 | 48 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JFS9-24-20 | 1.7/8"X12 | 1.1/4" | O222 | 62.5 | 70 | 10.29 | 54 | 44 | 48 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Note：Nut and sleeve should be ordered separately.The nut NB200 and sleeve NB500 is suitable for metric tube,the nut NB200 and sleeve NB300 is suitable for inch tube.
