HYDRAULIC 1FN4 45° ELBOW ORFS MALE O-RING / NPT MALE
Product Description
Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 1FN4 45° ELBOW ORFS MALE O-RING / NPT MALE
Product Detail

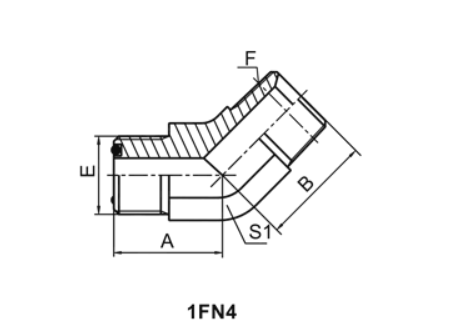

HYDRAULIC 1FN4 45° ELBOW ORFS MALE O-RING / NPT MALE
| PART NO. | THREAD | O-RING | DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | E END | A | B | S1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1FN4-04-02 | 9/16"X18 | Z1/8"X27 | O011 | 18.3 | 18 | 14 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1FN4-04 | 9/16"X18 | Z1/4"X18 | O011 | 18.3 | 21 | 14 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1FN4-04-06 | 9/16"X18 | Z3/8"X18 | O011 | 19.5 | 25 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1FN4-06-04 | 11/16"X16 | Z1/4"X18 | O012 | 20.5 | 22 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1FN4-06 | 11/16"X16 | Z3/8"X18 | O012 | 20.5 | 25 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1FN4-06-08 | 11/16"X16 | Z1/2"X14 | O012 | 22 | 29.5 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1FN4-08-06 | 13/16"X16 | Z3/8"X18 | O014 | 24 | 26 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1FN4-08 | 13/16"X16 | Z1/2"X14 | O014 | 24 | 29.5 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1FN4-10-08 | 1"X14 | Z1/2"X14 | O016 | 28 | 31 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1FN4-12 | 1.3/16"X12 | Z3/4"X14 | O018 | 30.7 | 35.5 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1FN4-16 | 1.7/16"X12 | Z1"X11.5 | O021 | 33 | 40 | 36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1FN4-20 | 1.11/16"X12 | Z1.1/4"X11.5 | O025 | 35.5 | 42.5 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1FN4-24 | 2"X12 | Z1.1/2"X11.5 | O029 | 39 | 46.5 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
