HYDRAULIC 1F ORFS MALE O-RING
Product Description
Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 1F ORFS MALE O-RING
Product Detail

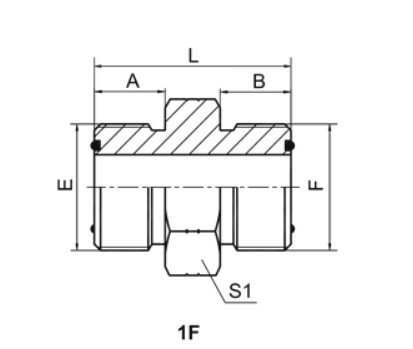

HYDRAULIC 1F ORFS MALE O-RING
| PART NO. | THREAD | O-RING | DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | E END | F END | A | B | L | S1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1F-04 | 9/16"X18 | 9/16"X18 | O011 | O011 | 9.8 | 9.8 | 27.5 | 17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1F-04-06 | 9/16"X18 | 11/16"X16 | O011 | O012 | 9.8 | 11.2 | 29.7 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1F-04-08 | 9/16"X18 | 13/16"X16 | O011 | O014 | 9.8 | 12.8 | 32.5 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1F-06 | 11/16"X16 | 11/16"X16 | O012 | O012 | 11.2 | 11.2 | 31.1 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1F-06-08 | 11/16"X16 | 13/16"X16 | O012 | O014 | 11.2 | 12.8 | 33.8 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1F-06-10 | 11/16"X16 | 1"X14 | O012 | O016 | 11.2 | 15.5 | 38 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1F-08 | 13/16"X16 | 13/16"X16 | O014 | O014 | 12.8 | 12.8 | 35.4 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1F-08-10 | 13/16"X16 | 1"X14 | O014 | O016 | 12.8 | 15.5 | 40 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1F-08-12 | 13/16"X16 | 1.3/16"X12 | O014 | O018 | 12.8 | 17 | 43 | 32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1F-10 | 1"X14 | 1"X14 | O016 | O016 | 15.5 | 15.5 | 42.5 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1F-10-12 | 1"X14 | 1.3/16"X12 | O016 | O018 | 15.5 | 17 | 45.5 | 32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1F-12 | 1.3/16"X12 | 1.3/16"X12 | O018 | O018 | 17 | 17 | 47.1 | 32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1F-12-16 | 1.3/16"X12 | 1.7/16"X12 | O018 | O021 | 17 | 17.5 | 45.5 | 38 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1F-12-20 | 1.3/16"X12 | 1.11/16"X12 | O018 | O025 | 17 | 17.5 | 50.5 | 46 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1F-16 | 1.7/16"X12 | 1.7/16"X12 | O021 | O021 | 17.5 | 17.5 | 49.3 | 38 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1F-16-20 | 1.7/16"X12 | 1.11/16"X12 | O021 | O025 | 17.5 | 17.5 | 51.3 | 46 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1F-16-24 | 1.7/16"X12 | 2"X12 | O021 | O029 | 17.5 | 17.5 | 53 | 55 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1F-20 | 1.11/16"X12 | 1.11/16"X12 | O025 | O025 | 17.5 | 17.5 | 51.3 | 46 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1F-20-24 | 1.11/16"X12 | 2"X12 | O025 | O029 | 17.5 | 17.5 | 53 | 55 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1F-24 | 2"X12 | 2"X12 | O029 | O029 | 17.5 | 17.5 | 53 | 55 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
