HYDRAULIC 1BM-WD BSPP MALE/METRIC MALE CAPTIVE SEAL
Product Description
Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 1BM-WD BSPP MALE/METRIC MALE CAPTIVE SEAL
Product Detail

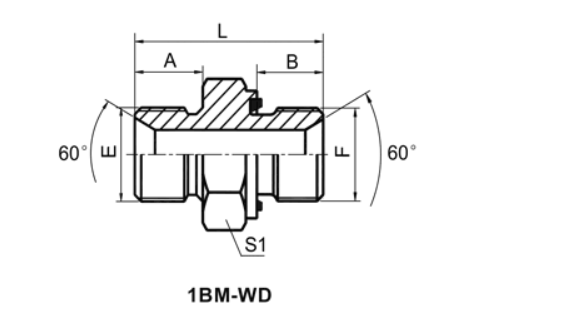

HYDRAULIC 1BM-WD BSPP MALE/METRIC MALE CAPTIVE SEAL
| PART NO. | THREAD | CAPTIVE | DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | F END | A | B | L | S1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1BM-04-12WD | G1/4"X19 | M12X1.5 | WD-M12 | 12 | 12 | 32 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1BM-06-14WD | G3/8"X19 | M14X1.5 | WD-B04 | 13.5 | 12 | 35.5 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1BM-06-18WD | G3/8"X19 | M18X1.5 | WD-M18 | 13.5 | 12 | 36 | 24 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1BM-06-20WD | G3/8"X19 | M20X1.5 | WD-M20 | 13.5 | 14 | 40 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1BM-08-16WD | G1/2"X14 | M16X1.5 | WD-M16 | 16 | 12 | 40.5 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1BM-08-18WD | G1/2"X14 | M18X1.5 | WD-M18 | 16 | 12 | 40.5 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1BM-08-20WD | G1/2"X14 | M20X1.5 | WD-M20 | 16 | 14 | 42.5 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1BM-08-22WD | G1/2"X14 | M22X1.5 | WD-M22 | 16 | 14 | 42.5 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1BM-10-20WD | G5/8"X14 | M20X1.5 | WD-M20 | 17.5 | 14 | 44.5 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1BM-10-22WD | G5/8"X14 | M22X1.5 | WD-M22 | 17.5 | 14 | 44.5 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1BM-12-22WD | G3/4"X14 | M22X1.5 | WD-M22 | 18.5 | 14 | 46.5 | 32 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
